超高压电缆
作者: 来源: 日期:2015/3/17 21:56:08







    高压电线

    高压电缆是电力电缆的一种,是指用于传输10kv-35kv1kv=1000v)之间的电力电缆,多应用于电力传输的主干道。高压电缆的产品执行标准为gb/t 12706.2-2008gb/t 12706.3-2008

    高压电缆的种类

    高压电缆主要种类有yjv电缆、vv电缆、yjlv电缆、vlv电缆。

    yjv电缆全称交联聚乙烯绝缘聚氯乙烯护套电力电缆(铜芯)

    vv电缆全称聚氯乙烯绝缘聚氯乙烯护套电力电缆(铜芯)

    yjlv电缆全称交联聚乙烯绝缘聚氯乙烯护套铝芯电力电缆

       vlv电缆全称聚氯乙烯绝缘聚氯乙烯护套铝芯电力电缆

    由于铜导体的出色导电性能,越来越多的工程采用铜芯电力电缆作为供电系统的主干道,而铝芯电力电缆的应用则较少,尤其是在越高压的电力系统中,选择铜芯电缆的就越多。

    高压电缆的结构

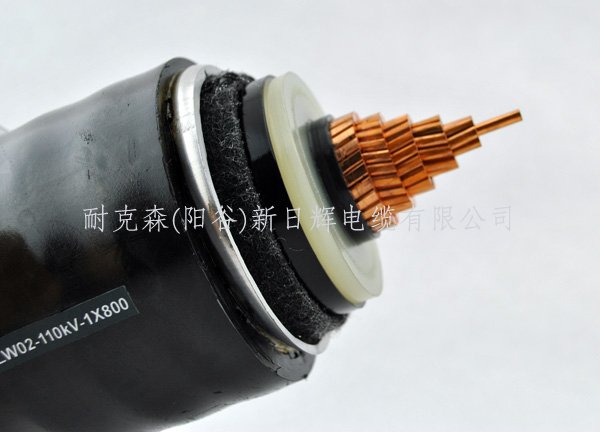

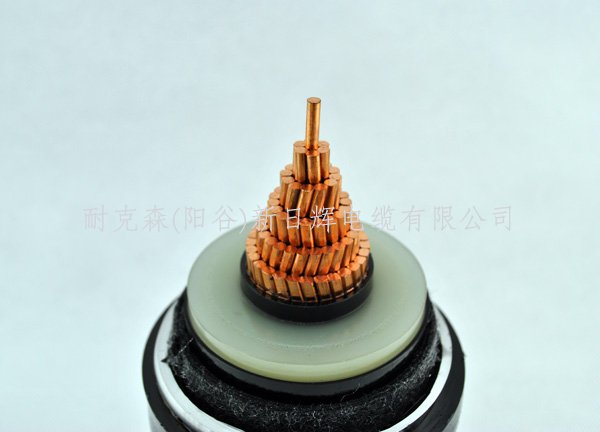

    高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。当然,铠装高压电缆主要用于地埋,可以抵抗地面上高强度的压迫,同时可防止其他外力损坏。

    常用的规格型号及用途

       na-yjvnb-yjv,交联聚乙烯绝缘聚氯乙烯护套a(b)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

       na-yjv22nb-yjv22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套a(b)类耐火电力电缆适宜对耐火有要求时埋地敷设,不适宜管道内敷设。

       na-vvnb-vv,聚氯乙烯绝缘聚氯乙烯护套a(b)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。

       na-vv22nb-vv22,聚氯乙烯绝缘钢带铠装聚氯乙烯护套a(b)类耐火电力电缆适宜对耐火有要求时埋地敷设,不适宜管道内敷设。

       wdna-yjy23wdnb-yjy23,交联聚乙烯绝缘钢带铠装聚烯烃护套a(b)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设,不适宜管道内敷设。

       za-yjvza-yjlvzb-yjvzb-yjlvzc-yjvzc-yjlv,交联聚乙烯绝缘聚氯乙烯护套a(bc)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

       za-yjv22za-yjlv22zb-yjv22zb-yjlv22zc-yjv22zc-yjlv22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套a(bc)类阻燃电力电缆适宜对阻燃有要求时埋地敷设,不适宜管道内敷设。

       za-vvza-vlvzb-vvzb-vlvzc-vvzc-vlv,聚氯乙烯绝缘聚氯乙烯护套a(bc)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。

       za-vv22za-vlv22zb-vv22zb-vlv22zc-vv22zc-vlv22,聚氯乙烯绝缘钢带铠装聚氯乙烯护套a(bc)类阻燃电力电缆适宜对阻燃有要求时埋地敷设,不适宜管道内敷设。

       wdza-yjywdza-yjlywdzb-yjywdzb-yjlywdzc-yjywdzc-yjly,交联聚乙烯绝缘聚烯烃护套a(bc)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。

       wdza-yjy23wdza-yjly23wdzb-yjy23wdzb-yjly23wdzc-yjy23wdzc-yjly23

    交联聚乙烯绝缘钢带铠装聚烯烃护套a(bc)类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设,不适宜管道内敷设。

       vvvlv,铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中或户外托架敷设,不承受压力和机械外力

       vyvly,铜(铝)芯聚氯乙烯绝缘聚乙烯护套电力电缆

       vv22vlv22,铜(铝)芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道、电缆沟及直埋土壤中,电缆能承受压力及其它外力

       vv23vlv23,铜(铝)芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

    高压电缆使用特性

    该产品适用于交流额定电压35kv及以下供输配电能固定廒设线路用,电缆导体的最高长期工作温度90度,短路时(最长时间不超过5s),电缆导体最高温度不超过250度。

    特高压电缆

       1kv及以下为低压电缆;1kv~10kv为中压电缆;10kv~35kv为高压电缆;35~220kv为特高压电缆;

    特高压电缆是随着电缆技术的不断发展而出现的一种电力电缆,特高压电缆一般作为大型输电系统中的中枢纽带,属于技术含量较高的一种高压电缆,主要用于远距离的电力传输。

    高压电缆故障原因

    电缆是供电设备与用电设备之间的桥梁,起传输电能的作用。应用广泛,因此故障也经常发生,下面简要的分析高压电缆常见问题产生的原因,按照故障产生的原因进行分类大致分为以下几类:厂家制造原因、施工质量原因、设计单位设计原因、外力破坏四大类。
